네트워크 공정표(Network Schedule) 란 무엇인가?



. 네트워크 공정표(Network Schedule)

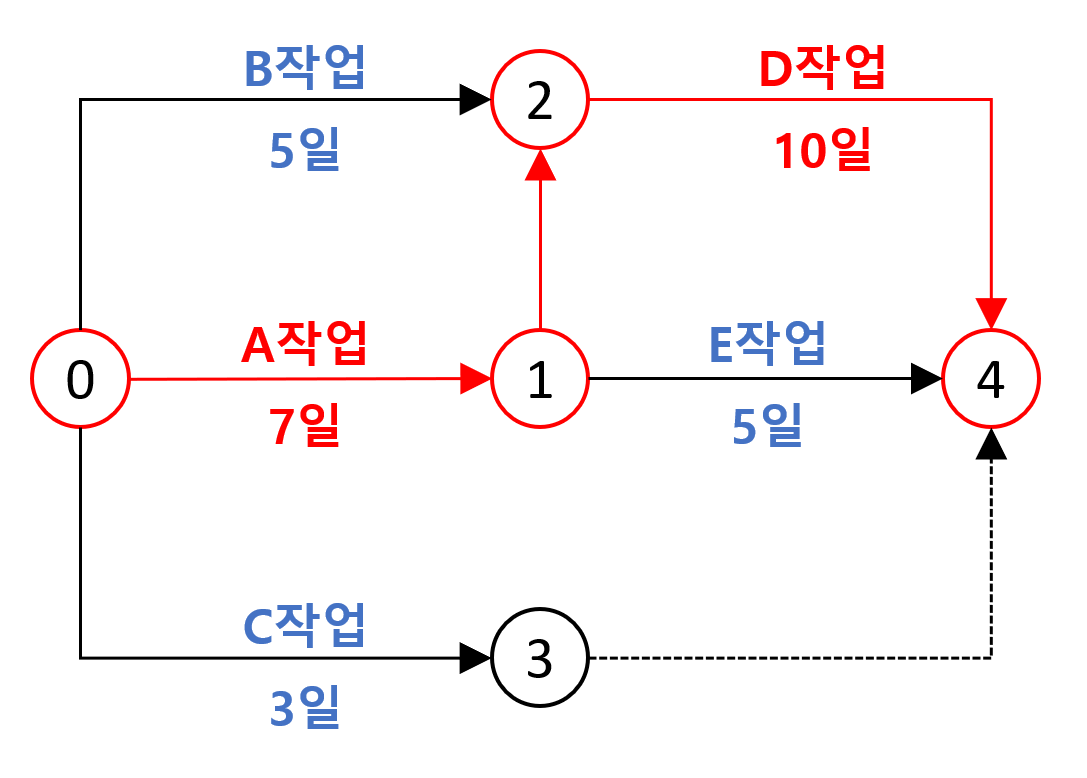

네트워크 공정표는 아래 그림과 같이 각각의 액티비티가 작업의 순서대로 연결된 공정표를 뜻 합니다.

네트워크 공정표의 일반 바차트 대비 가장 큰 특징은 특정 작업의 소요일 수가 변경 되었을 때 최종 완료일(준공일)에 미치는 영향을 계산할 수 있다는 것입니다.

아래 그림을 예로 들면, A작업이 늘어난 날짜만큼 D작업 소요일 수를 줄여야 할 것이고, 그렇지 못한다면 준공일은 지연되겠지요.



Network Schedule

. 그림 해설

위 그림을 해설하면 착수와 동시에

A,B,C 작업을 진행할 수 있고

D작업은 B,A 작업이 끝나야 시작할 수 있네요

E작업은 A작업만 끝나면 시작할 수 있습니다.

F작업은 C작업만 끝나면 시작할 수 있습니다.



이렇게 각 작업별 소요일수를 산정하고, 각 작업의 순서로 쌓아올린 공정표를 네트워크 공정표라고 하며,

다른 말로 Linked Schedule 이라고도 합니다.



. 그림 용어 설명

• Activity (작업, 활동)
  화살표로 표시, 각각의 단위 작업을 의미 함
  화살표 위에는 작업명과 물량, 아래에는 소요일수를 기입한다.
• Event, Node (결합점, 단계)
  원으로 표시, 단위작업의 개시와 종료를 나타내는 결합점
• 단계마다 번호를 부여하되 선행 결합점의 번호는 후행 결합점의 번호보다 작아야 한다.
• Dummy (명목상의 작업)
  점선 화살표로 표시하며 명목상의 가상작업이다.
• 소요공기가 0일 이며, 중복기피 또는 논리적 이유로 사용된다.



. 실무로서의 네트워크 공정표



그러나 이러한 형태의 네트워크 공정표는 "건축기사" 시험볼때나 쓰고, 실무에선 거의 사용하지 않습니다.

실제 우리의 실무는 위 그림처럼 간단하지 않고 굉장히 복합적인 작업들의 상관관계로 이루어져 있기 때문에, 위 작업중 스케줄의 수정/보완/변경은 수 없이 발생할 수 밖에 없고, 그러한 일련의 관리과정을 효율화 하는 Tool을 사용해야 합니다.

그게 바로 PERT(The Program/Project Evaluation and Review Technique) 이며,

이러한 Tool 중에 대표적인 것들이

• p6(Primavera)
• MS Project

등 입니다.

위 그림을 프리마베라 프로그램으로 표현하면 아래와 같이 표현됩니다.



이런방식으로 하나의 Project(1천억 기준)에 보통 700~5000개 정도의 액티비티로 이루어진 공정표를 작성합니다.



. 바차트 공정표(Bar chart)

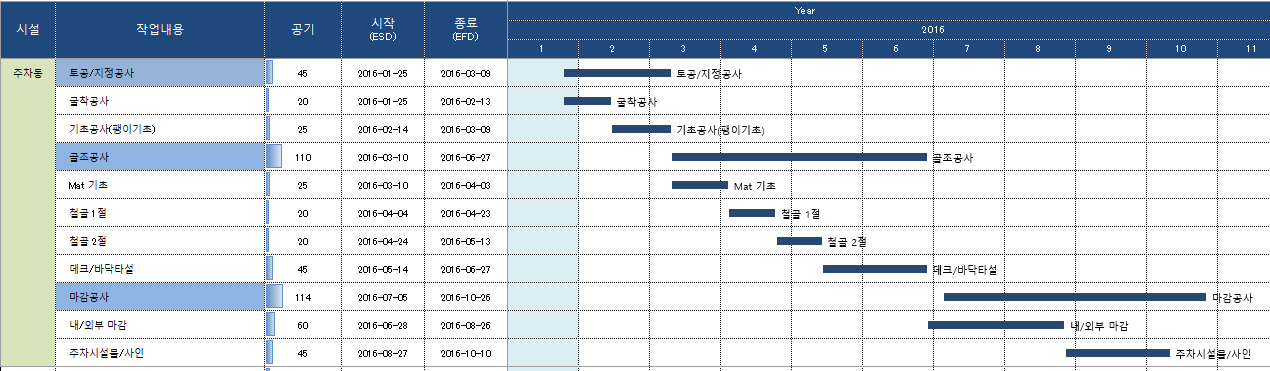

위에서 언급한 네트워크 공정표에 대비로, 아래의 표 처럼 액티비티간 서로 연결이 아닌 액티비티별 날짜만을 나열한 바차트 공정표 예시입니다. 이러한 공정표는 선행 작업의 일정변경을 후속작업에 반영하는 것이 아닌 각각 별도로 수정해야 하는, 그냥 일정표일 뿐입니다.

물론 엑셀에 산식을 걸어서 연결된 것 처럼 보이게 할 수는 있겠지만,

근본적으로 PERT 기법이라고 말할 수 없습니다.

왜냐면, 단순히 날짜를 산식으로 연결하는 것 말고도 공정관리를 위해서는 다양한 변수를 반영할 수 있어야 하니까요.

특히 엑셀로 날짜에 산식을 주어 작성한 아래와 같은 엑셀 공정표는 휴먼에러 발생이 잦을 것입니다.



이렇게 바차트로만 스케줄을 관리하면, 현재 발생한 지연/변수가 준공에 어떻게 영향을 미치는지 정량적 분석이 불가능하겠죠? 날짜의 나열일 뿐이니까요.



. CPM 공정표 (Critical Path Mathod)

위 설명한 바와 같이 네트워크로 작업과 작업을 연결하여, 가장 오래걸리는 라인이 바로 CP(Critical Path)가 됩니다.

이렇게 각각의 소요기간을 산정한 작업들의 연결을 통해 CP를 도출하고, CP를 철저히 관리함으로서 공사일정 상 발생할 수 있는 RISK를 최소화 하는 기법입니다.



결국 천개 이상의 액티비티를 연결하여 적정공사기간을 산정하고, 그 중에 가장 긴 작업라인(CP)를 도출하기 위해서는 Tool(프로그램)이 필요하며, 그렇기 때문에

[PERT/CPM 방식 공정관리] 라는 말이 붙어 다니는 것입니다.
