공정관리 프로그램 프리마베라 화면 보는 방법

공정관리 Tool 중에 전세계 독보적 점유율 1위는

오라클사의 프리마베라(Primavera, P6)라고 할 수 있습니다.

그 외에에는 마이크로 소프트의 MS-Project 등이 있겠네요.



목차

프리마베라 시작 화면



1. 프리마베라(Primavera) 란?



• 공정관리를 할 수 있는 컴퓨터 프로그램
• 네트워크 공정표(Linked Schedule) 작성/운용 Tool
• 작업기간을 가지는 액티비티와 각 액티비티의 관계를 설정하여 네트워크 공정표를 작성/운용할 수 있으며, 선행작업 지연에 대한 후속 작업 영향도를 파악할 수 있음

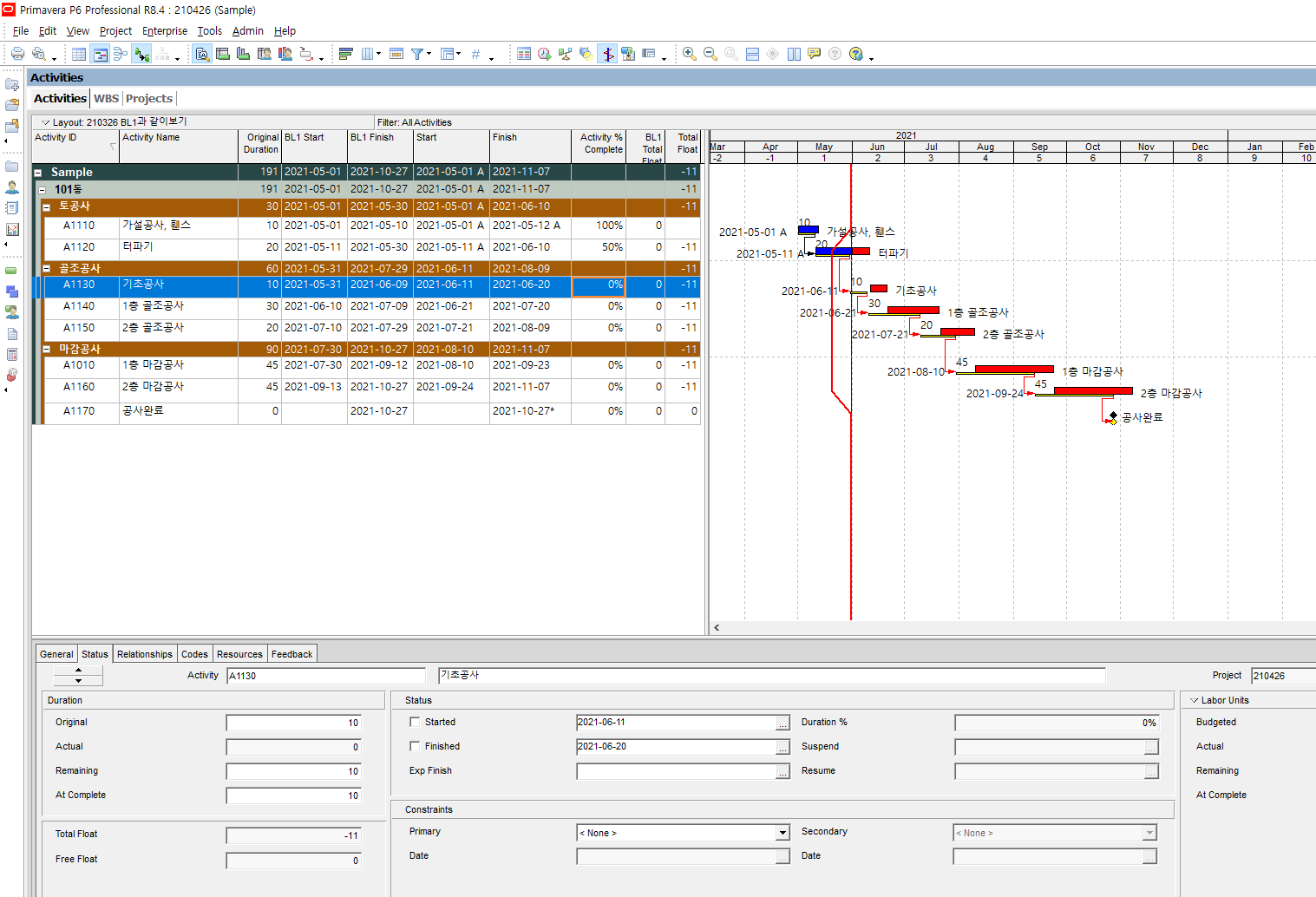

프리마베라 전체 화면

공정관리를 하기 위한 모든 기능을 다 갖췄다고 이야기할 수 있는데, 굉장히 가볍게 돌아간다고 생각한다.

내 체감은 분석하는 Data 대비 요즘 나온 MS-Office 365의 엑셀보다 더 가벼운 것 같다.





2. 프리마베라 화면 보는 방법

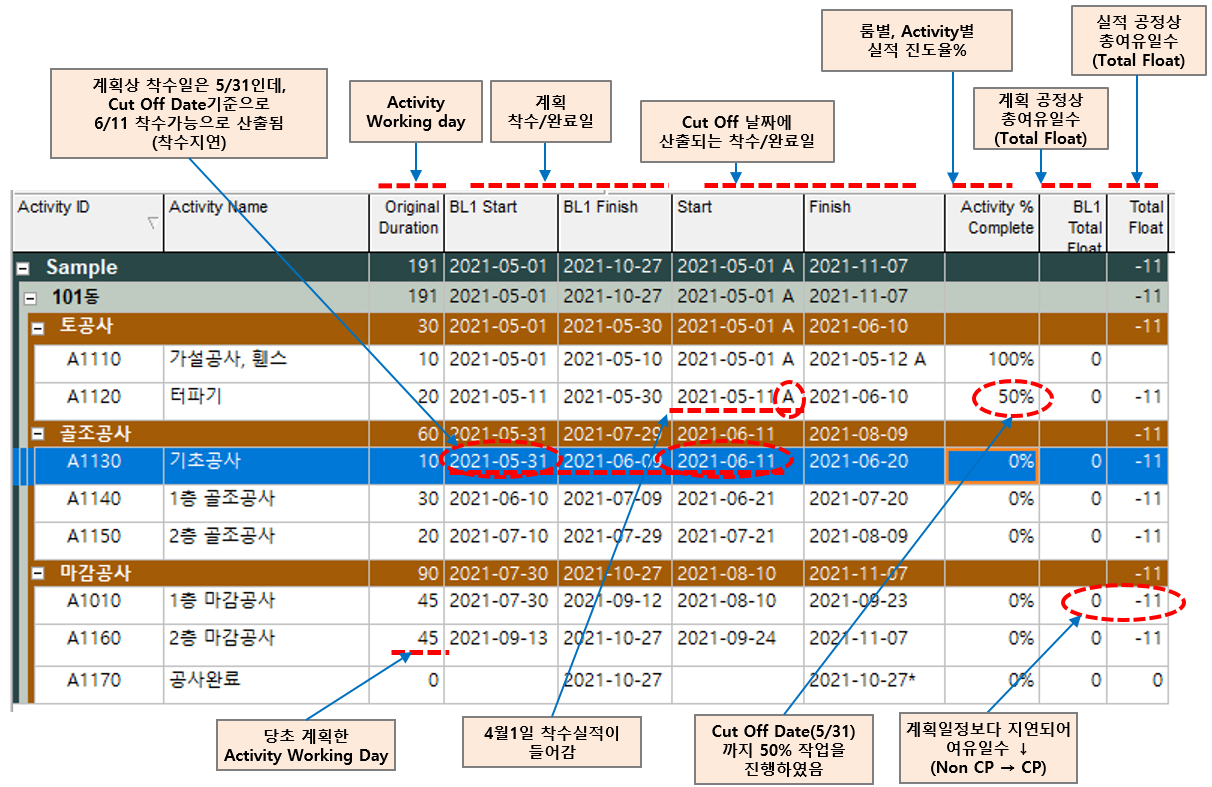

2.1. 프리마베라 화면 좌측 표(Table) 설명

프리마베라 좌측 표 화면은, 다양한 정보를 빼내어 확인할 수 있습니다.

각 작업의 ID, 작업명, Working day, 각종 날짜, 여유일수, 작업진도율 등등등

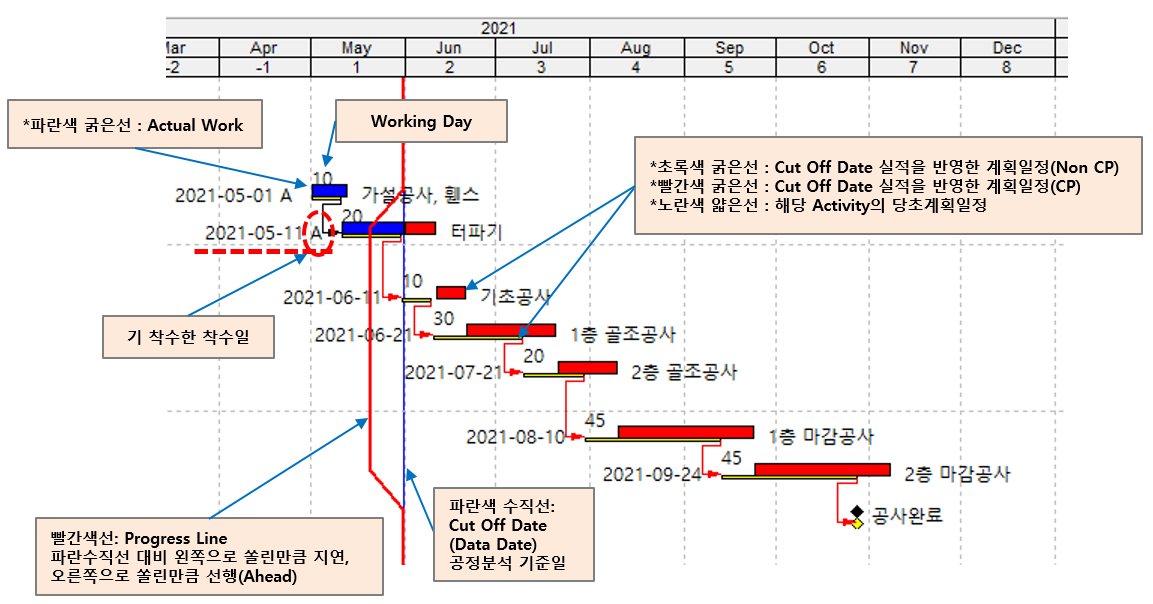

2.2. 화면 우측 간트차트(Gantt Chart) 보는 법



아래와 같이 간트차트를 확인할 수 있습니다.







물론 간트차트의 설정도 다양하게 설정할 수 있습니다.

기본적으로 빨간색 Bar 는 액티비티의 길이를 뜻하고,

액티비티와 액티비티를 연결하는 빨간색 화살표는 액티비티간의 관계입니다.



액티비티 바의 왼쪽에 날짜는 액티비티 시작날짜를 확인할 수 있도록 설정하였으며, 바의 오른쪽에는 액티비티 이름이 나오도록 설정해 둔 것입니다.



액티비티의 하단에 노란색 얇은 선은 계획 공정표의 날짜인데,

터파기 작업이 계획대로 5/11에 시작했는데, 5/31일 현재 100% 완료되지 않고, 50%만 완료된 관계로,

프로그램에서는 잔여 50%의 작업기간 10일간이 더 필요하다고 계산하여 6월 10일에 끝날 것으로 보여주고 있습니다.

따라서 후속작업인 기초공사, 1층 골조공사 등이 모두 노란색 얇은 선 대비 뒤로 11일씩 밀려 있는 걸 확인할 수 있습니다.



이 경우 만회대책을 수립하여 실현하지 않으면 공사완료일을 지킬 수 없는 상황이 됩니다.

더불어 Total Float(여유일수)도 -11로 계산되기에

만회대책시 11일을 만회하면 된다는, 정확한 수치를 제공합니다.



그럼

1. 1층 골조공사를 당초 30일 계획했는데, 5일 절감하고,
2. 2층 골조공사에서 3일 절감하고,
3. 나머지 마감공사에서 3일을 절감하여
4. 총 11일을 만회, Project를 기한내 성공적으로 수행하겠다..

라는 만회대책(Catch up Plan)을 수립할 수 있겠지요.





3. 맺음말

저는 생업으로

오토캐드를 15년 정도 활용하고,

프리마베라 프로그램을 7년째 활용해 오고 있습니다.



쓸수록 프리마베라는 강력한 공정관리 프로그램이라는 생각이 듭니다.

앞서 언급했던대로 공정관리를 위해 필요한 기능은 다있다고 보면 될 것 같습니다.



혹시 누군가 후배가, 공정관리를 배우고 싶고,

프로그램을 MS Project 등 기타 다른 툴과 비교하고 계신다면,

프리마베라를 배워야 한다고 이야기해 주고 싶군요.



프로그램 자체의 강점외에도,,



요즘 건설사에서 하려고 하는 4D BIM

에서



공정관리는 프리마베라가 담당하고,

비주얼은 오토데스크사의 래빗(Revit), 나비스웍스(Navisworks)가 담당하는데,

일단 래빗에 프리마베라가 호환되는 것은 물론이고,



프리마베라를 만든 오라클의 프로그램 "유니파이어(Unifier)" 또한

프로젝트 비용(예산)관리 프로그램으로 각광 받고 있습니다.
