흙막이 공사 기간 산정 하는 방법

적정공사 기간 산정이 의무화 되면서 CP에 해당하는 토공사, 흙막이공사, 골조공사 에 대한 공사기간 산정이 매우 중요해 졌습니다. 흙막이 공사의 여러 공법 중 "엄지말뚝+목재토류판설치" 흙막이 공사에 대한 공기산정에 대해 알아보겠습니다.



목차







흙막이 공사기간 산정



흙막이를 하는 이유



현장 대지면적이 무한정 넓다면, 흙막이 안하고 땅을 파들어가면 되겠지만, 한정된 대지 안에서 지하 1~3층 깊이를 파고 들어가기 위해서 흙막이가 필요합니다.

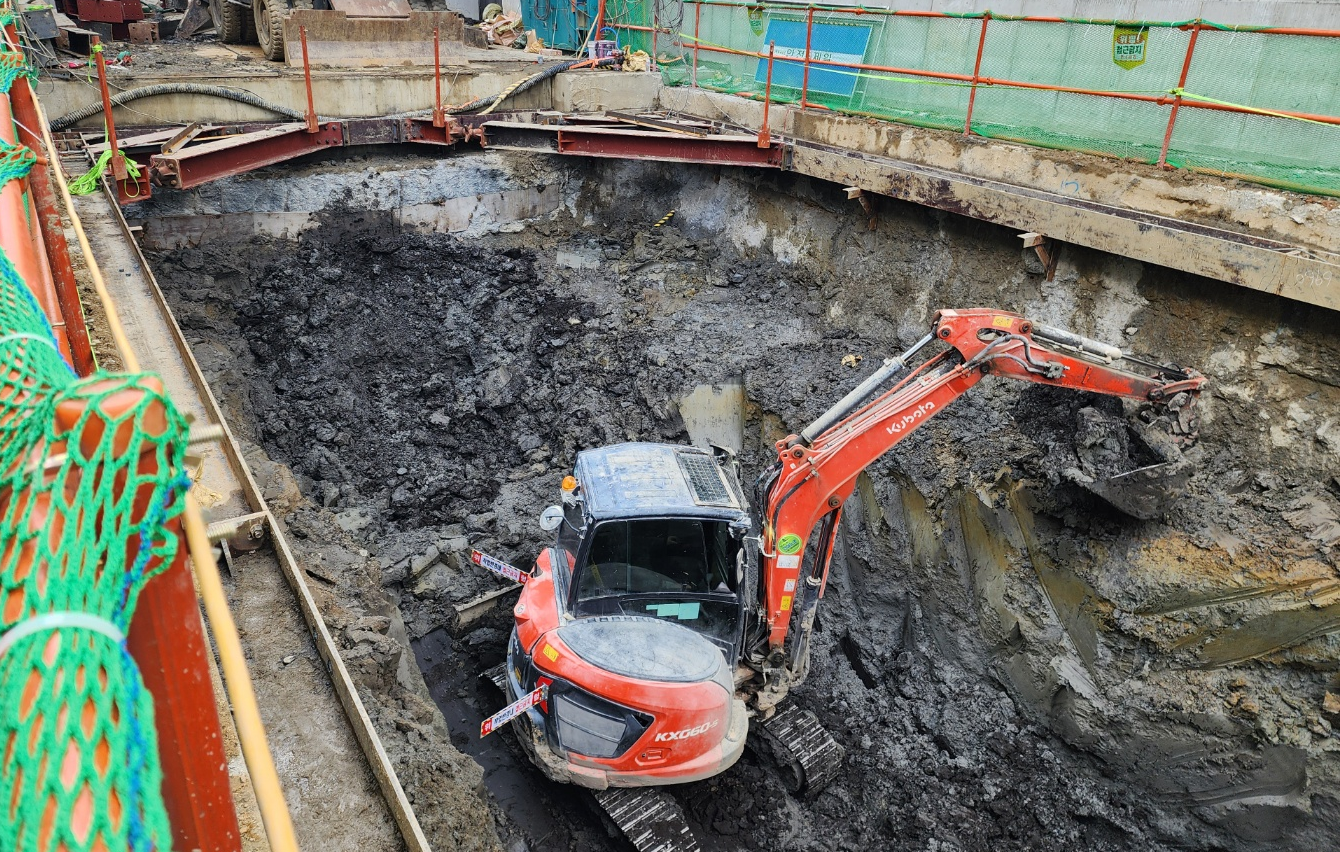

흙막이를 하고 터파기 굴착을 진행중인 모습





엄지말뚝+목재 토류판 흙막이 개요



정지된 부지상단에서 흙을 막을 엄지말뚝(H-PILE) 을 꽂고, 굴토를 해 나가면서 목재토류판을 설치하는 방식 입니다.

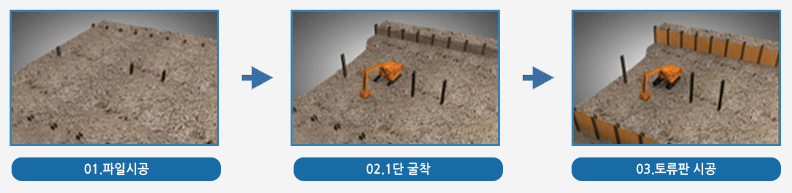

엄지말뚝+목재토류판 시공 FLOW



1. 엄지말뚝(H-PILE) 박기
2. 1단 굴착 및 토류판, 띠장 시공
3. 어스앙카 or 버팀대(Strut) 시공
4. 2단 굴착 및 토류판, 띠장 시공
5. ... 반복

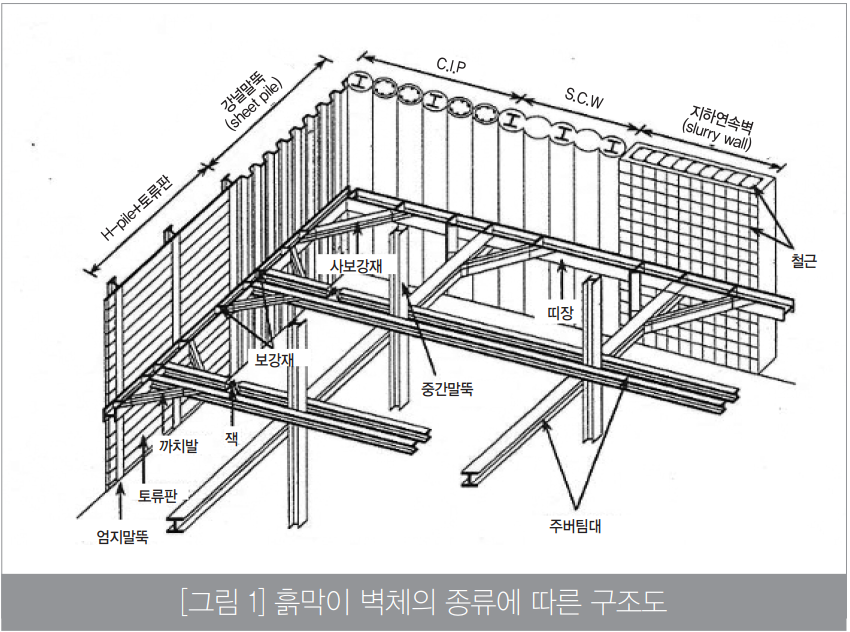

흙막이 벽체의 종류에 따른 구조도





흙막이 벽체 종류에 따른 구조도 (쌍용건설)



제가 찾아봤을 때, 이 그림만큼 흙막이 벽체 종류를 잘 표현하고 있는 그림이 없습니다.

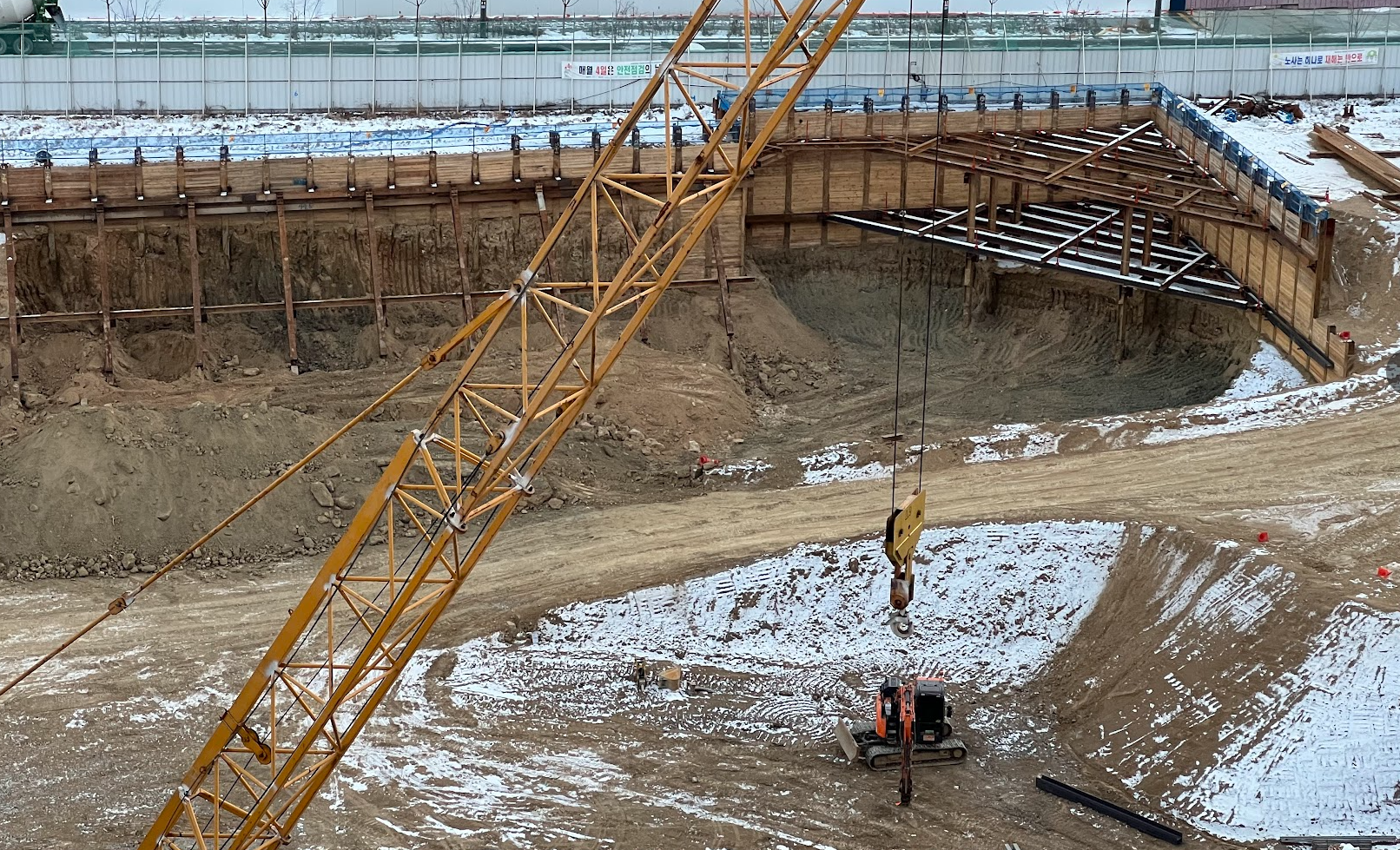

대지면적이 넓은 현장의 흙막이 공사 예시



흙막이 공사 공사기간 산정



제목	내용	비고
투입자원	굴착장비 1대(T4), 크레인 1대, 용접공 2인(사전작업), 장비보조원 2인
규격	H 300 x 300 @ 1,500mm
기준작업량	토사 : 20 m/hr (도심지일경우 140 m/day) 풍화암 : 16 m/hr (도심지일경우 112 m/day) 연암이상 : 10 m/hr (도심지일경우 70 m/day)	도심지 민원 심할 경우 작업효율 30% 저하 적용
투입장비 수량에 따른 작업효율	1대 : 0.8 2대 : 1.6 3대 : 2.4
소요일수 산출식	. 1본작업시간 : 지층별 H-Pile 길이 ÷ 기준작업량 . 1일 작업본수(본/일) : 10시간/일 ÷ 1본 작업시간(시간/본) . 1일 작업 흙막이 둘레길이(m/일) = 1일 작업본수(본/일) x Pile간격 . 소요일수 : 흙막이 총 둘레길이 ÷ 1일작업흙막이둘레길이(m/일) x 작업효율	*하루10시간 작업기준
소요일수 산출 예시	* 도심지 기준, 지질: 토사, 항타 깊이 30m, 1.5m간격 항타 가정 (흙막이 둘레길이 : 180m 가정) - 1본작업시간 : 30m ÷ 20m/hr ÷ 0.7 = 2.14시간 - 1일 작업본수 : 10 ÷ 2.14시간= 4.67본 (*하루10시간 작업기준) - 1일 작업 흙막이 둘레길이 = 4.67(본/일)x1.5m=7m - 소요일수 = 180m ÷ 14.25m ÷ 0.8(장비1조) = 32일 소요

​

모바일 유저를 위해 아래에 그림으로 표를 한번 더 보여드립니다.

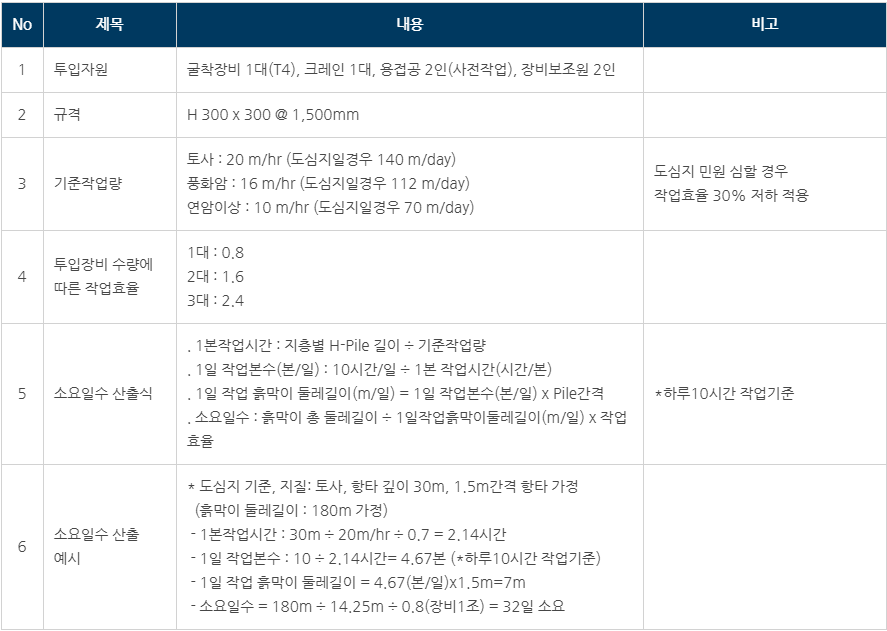

흙막이 공사기간 산정 예시 (그림)

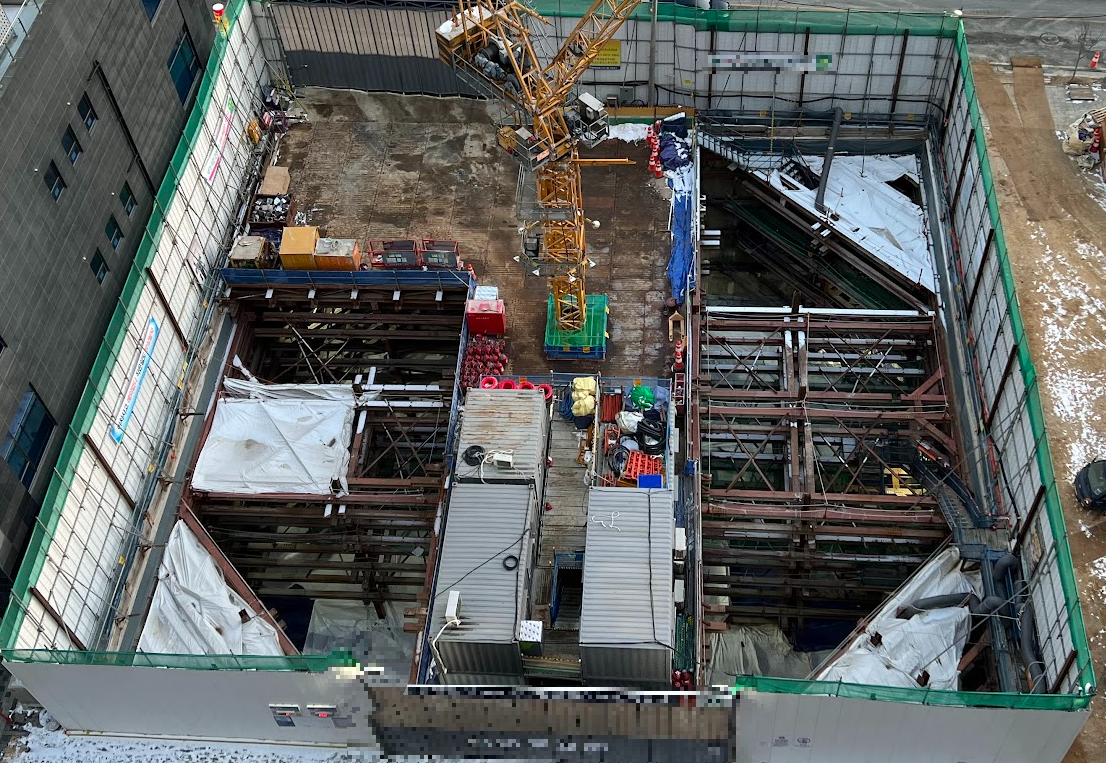

도심지 흙막이 공사 예시



유사 참고자료



아래 글은 제가 작성한 글로, 흙막이 1단당 Cycle이 어떻게 흘러가는지 정리한 내용입니다. 토목 시공 전문가와 함께 논의 하여 작성한 자료입니다.



https://loosee.tistory.com/142

흙막이 및 터파기 공사기간 산정 방법 (H-Pile + 토류판 + 어스앙카 공법)



CIP공법 흙막이 공사기간은 아래 내용 참조하세요.

https://loosee.tistory.com/140

CIP공법 흙막이 공사기간 산정 방법







맺음말



굴착&토사반출 공사에서 기본적으로 토사반출 보다 흙막이가 더 오래걸리는 작업(CP) 이므로, 굴착 및 토사반출은 저 소요공기 안에 포함된다고 봐도 무방할 것입니다.

현장 규모에 따라 다르겠지만, 토사반출은 하루 최대 덤프 80대 정도까지도 반출해 봤고, 일반적으로 넓은 현장이면 하루 50~60대는 나갈 수 있을 것입니다.

다만 탑다운공사, 도심지 공사는 하루 덤프 10~20대 수준 반출하는 경우도 많습니다.



궁금한 점 있으면 댓글로 문의 주세요~

오늘도 행복한 하루 되시기 바랍니다.^^
