흙막이 및 터파기 공사기간 산정 방법 (H-Pile + 토류판 + 어스앙카 공법)

적정 공사기간을 산정하는 것은 이제 의무화 되었습니다. 특히 적정공기 산정을 할 때, CP산정에 매우 중요한 토목공사인 흙막이 및 터파기 공사기간을 산정하는 방법을 정리합니다.



목차

• 공기산정 기준 공법
• H-Pile+토류판 개요
• 터파기 시공 Cycle
• 터파기 시공 Cycle 공기산정 예시
  • 공기산정 기준
• 흙막이 공사기간 산정 방법 자료



흙막이 및 터파기 공기산정



공기산정 기준 공법



1. 흙막이 벽체형식 분류 : 엄지말뚝 + 흙막이판(H-Pile+토류판)
2. 지지구조 : 지반앵커공법 (어스앙카공법)

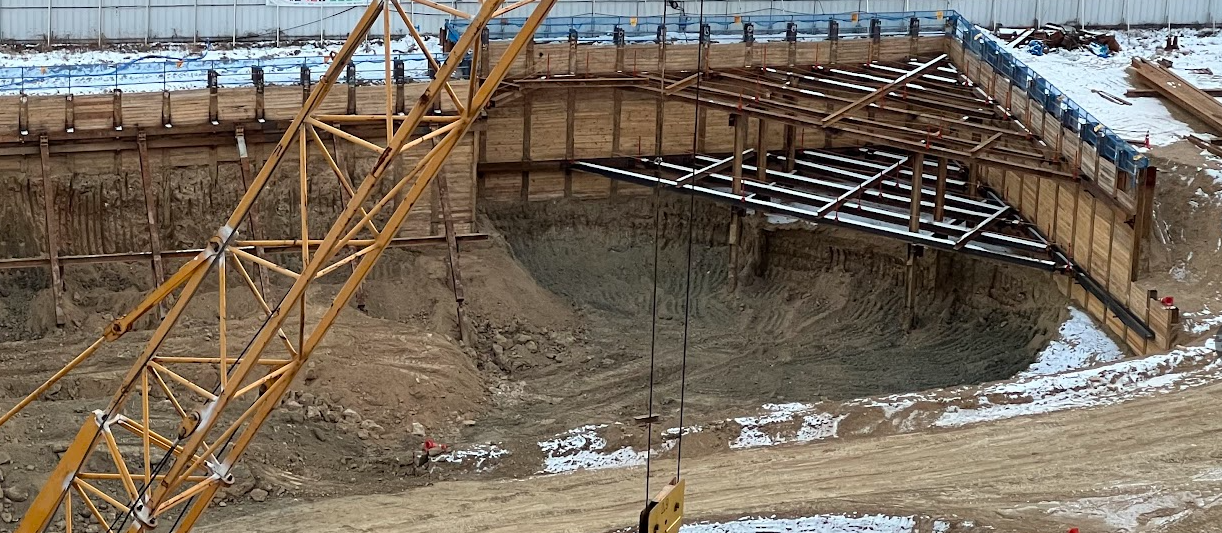

엄지말뚝 + 토류판 흙막이 공법 시공 현장 사진



H-Pile+토류판 개요



1. 공사부지 위에서 기본적인 정지작업 후 파일(흙막이+PRD)을 시공합니다.
2. 1단굴착을 하고, 토류판을 시공하여 부지외 흙이 무너지지 않도록 토류판을 시공하여 흙막이를 합니다.
3. 2단굴착을 진행합니다.
4. 반복

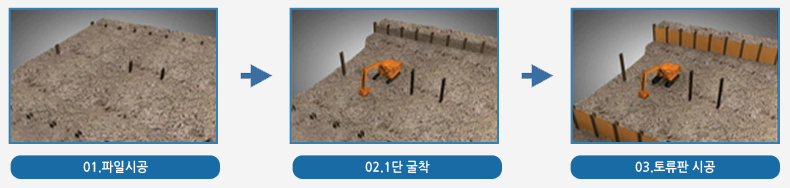

엄지말뚝+목재토류판 시공 Flow



터파기 시공 Cycle



터파기 시공 싸이클은 1단당 7일로 계산합니다.

내용	작업일수(Working Day)
터파기	1일
어스앙카 천공 및 그라우팅	1일
띠장 및 양생	4일
인장	1일

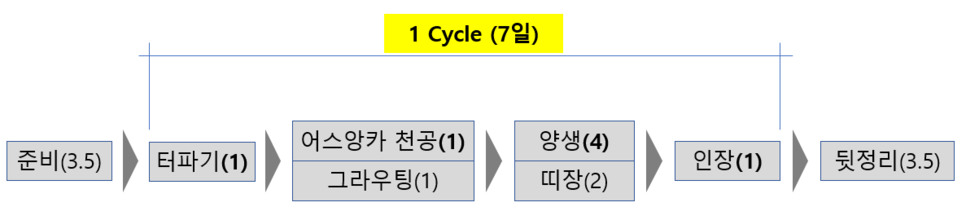

흙막이 및 타파기 시공 Cycle



괄호 : 소요일수(Original Duration) (day)

기준 : 흙막이 둘레길이 40~50m 기준, Working Day 기준

1Cycle 당 굴착 깊이 : 2.5m 기준 (어스앙카 1단 간격 2.5m)

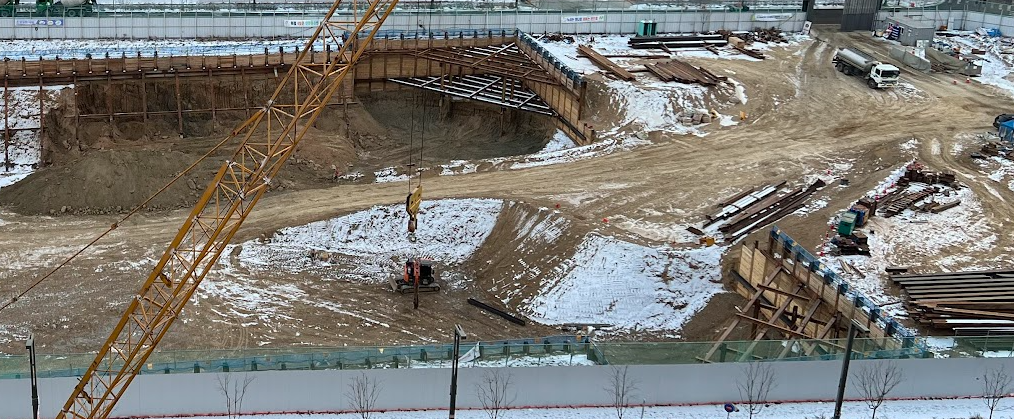

토류판, 레이커, 사보강재를 시공한 모습

터파기 시공 Cycle 공기산정 예시

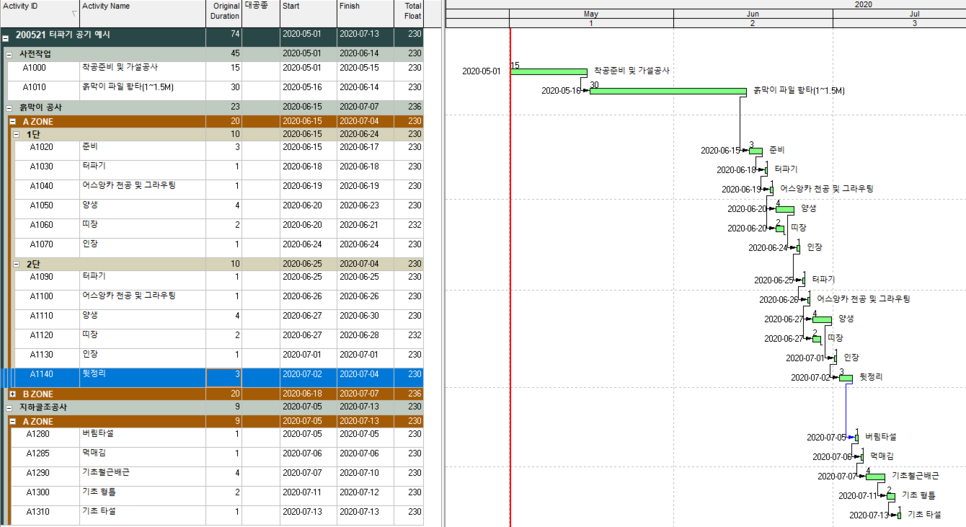

네트워크 공정표로 아래와 같이 공기산정 예시를 만들어 볼 수 있습니다.

공기산정 기준



1. 기준 : 일반적인 건축현장의 경우
2. 철거공사가 있을 경우 "착공준비 및 가설공사"기간을 줄일 수 있음.
3. "착공준비 및 가설공사"는 7일~30일 정도
4. 흙막이 파일항타는 공법, 부지면적 등에 따라 다르지만, 건축현장의 경우 1~1.5M 안에 마무리 할수 있도록 장비투입으로 조정하는 편
5. 어스앙카 그라우팅 양생은 조강재 사용하여 2일로 줄일 수도 있음. (계절등 여건 봐야함)
6. 어스앙카 간격 2.5M 기준으로 아래의 예시 공정표 작성함. 총 굴착깊이 5M로 가정하여 1단, 2단까지 시공하는 걸로 아래의 예시 공정표 작성







흙막이 공사기간 산정 방법 자료



탑다운 공법 개념 및 종류, 공사기간 검토 참고자료

건설 탑다운 공법(Top-down, 역타공법) 개념과 종류, 장단점 비교 - 한국PM

흙막이에 대한 추가적인 내용은 아래에서 확인하실 수 있습니다.

https://loosee.tistory.com/144

흙막이 공사 기간 산정 하는 방법



CIP 흙막이 공사기간 산정 방법은 아래의 글을 참조하여 주세요.

https://loosee.tistory.com/140

CIP공법 흙막이 공사기간 산정 방법



어스앙카 공법은 아래 글 참조하시면 됩니다.

https://www.archidata.co.kr/Design/newListView.asp?VT=Design&selID=54648&codeID=&NT=&LV=&BCstring=&sibang=&chargeGrade=&choice=

https://www.archidata.co.kr/Design/newListView.asp?BCstring=&LV=&NT=&VT=Design&chargeGrade=&choice=&codeID=&selID=54648&sibang=



문의 사항은 댓글에 남겨주시면 확인 후 답변 드리겠습니다.

오늘도 즐거운 하루 되세요! ^^
